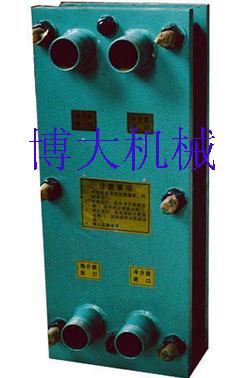

BR型板式換熱器
一、概述
BR型板式換熱器，具有換熱效率高，物料流阻損失小，結構緊湊，溫度控制靈敏，操作彈性大，裝拆方便，使用壽命長等特點，是目前國內*********的高效節能換熱設備。目前已廣泛應用于冶金、礦山、石油、化工、電力、醫藥、食品、化纖、輕紡、造紙、船舶和集中供熱等工業部門。
二、結構原理
BR型板式換熱器是由許多沖壓有波紋槽的金屬薄板按一定間隔，四周通過墊片密封，并用框架和壓緊螺栓重疊壓緊而成，板片和墊片的四個角孔形成了流體的分配管和匯集管，同時又合理地將冷熱流體分開，使其分別在每塊板片兩側的流道中流動，通過板片起先熱交換。
|
序號
|
部件名稱
|
功
能
|
|
1
|
固定壓緊板
|
不與流體接觸，用夾緊螺栓緊固后壓緊墊片保證密封
|
|
2
|
換熱板片
|
提供介質流道和換熱表面
|
|
3
|
密封墊片
|
防止流體合成或泄露，并使之在不同板片間分配
|
|
4
|
接管、法蘭
|
為流體提供進出口
|
|
5
|
上下導桿
|
承受板片的重量并保證安裝尺寸，使板片在其間滑動，導桿通常比換熱板組長，以便松開夾緊螺栓滑動各板檢查清洗
|
|
6
|
滾動裝置
|
使活動壓緊板或中間隔板能夠在上下導桿上滑動以便裝拆檢查維修
|
|
7
|
活動壓緊板
|
與固定壓緊板配對使用，可在導桿上滑動，以便裝拆檢查維修
|
|
8
|
前支柱
|
支撐換熱器重量，使整個換熱器組成一體
|
|
9
|
夾緊栓、螺母
|
壓緊板片組，使換熱器整體化保證密封，對于橡膠類密封墊一般在標牌上注有******和最小壓緊尺寸，當壓緊到最小尺寸時就要更換墊片
|
|
10
|
中間閣板
|
在固定壓緊板和活動壓緊板中間不同位置上安設中間隔板，可使一臺設備同時處理多種介質，執行多段操作
|
三、規格及型號
|
規格型號 |
總換熱面積 |
板片外形尺寸 |
單片換熱面積 |
******處理量 |
|
BR1.6-300 |
120-400m2 |
1995x980x0.7 |
1.6m2 |
400-760m3/h |
|
BR1.3-300 |
100-300m2 |
1770x980x0.7 |
1.304m2 |
300-760m3/h |
|
BR1.0-250 |
70-230m2 |
1975x722x0.7 |
1.07m2 |
150-500m3/h |
|
BR0.8-200 |
50-160m2 |
1716x606x0.7 |
0.84m2 |
100-400m3/h |
|
BR0.5-125 |
25-90m2 |
1500x460x0.6 |
0.5m2 |
80-250m3/h |
|
BR0.35-100 |
15-50m2 |
1218x390x0.6 |
0.35m2 |
30-150m3/h |
|
BR0.2-65 |
5-25m2 |
856x326x0.5 |
0.208m2 |
10-60m3/h |
|
BR0.1-40 |
2-14m2 |
612x266x0.5 |
0.109m2 |
3-35m3/h |
|
BR0.05-25 |
0.5-5m2 |
495x165x0.5 |
0.051m2 |
2-30m3/h |
|
